YH-4SH-87992 shlang komplektlari DIN EN856 4SH, 90 ° SAE gardish 9000PSI gardish qismlari spiral shlanglar va spiral shlangi uchun ferrules bilan yaratilgan. Shlangi komplektlari komplektlari YH Shlangi qismida joylashgan. Raqobatchilarimiz mos kelmasligi mumkin bo'lgan sifat, tanlov va yaxshi narxning kombinatsiyasini taklif etamiz. Iltimos, har qanday chuqur talablar uchun biz bilan bog'laning.
√ Partiya raqami: YH-4SH-87992 (Shlang: DIN EN856 4SH; O'rnatish: 90 ° SAE Flanş 9000PSI Spiral Shlangi uchun)
√ Ferrule turlari: 00400 (spiral shlang uchun temir)
√ Tovar: YH; boshqa tovar belgilari uchun, batafsil ma'lumot bilan biz bilan bog'laning.
√ Stoktaki holat: tez etkazib berish uchun ko'plab shlanglar, armaturalar va ferruleslar saqlangan.
√ To'lov muddati: 100% TT oldindan; Taqsimlashga 30% TT, 70% TT; boshqalar muhokama qilinishi mumkin.
4SH Shlang yig'ish moslamasi
Texnik ma'lumotlarni joylashtirish
| Hdẖạ | Fǎlánà pròd | Shlangi shlang | 尺 寸 o'lchovlar | ||||
| Partiya yo'q. | FLANGE SIZE | Hamdo'stlikning DN | Haqiqatdan ham DASH | C | D | L | H |
| 87992-08-08 | 1/2" | 12 | 8 | 31.8 | 23.9 | 14.3 | 40.5 |
| 87992-12-12 | 3/4" | 20 | 12 | 41.3 | 31.7 | 14.3 | 69.3 |
| 87992-16-16 | 1" | 25 | 16 | 47.6 | 38 | 14.3 | 80.7 |
| 87992-20-20 | 1.1/4" | 32 | 20 | 54 | 43.6 | 14.3 | 91.8 |
| 87992-24-24 | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 14.3 | 104.6 |
| 87992-32-32 | 2" | 50 | 32 | 79.4 | 66.5 | 14.3 | 124 |
YH-R12-30212 shlang komponentlari SAE 100R12 Shlangi, spiral shlanglar uchun metrik qizil yassi qotishma fittinglari va 00400 ferrules bilan yaratilgan. Quyidagi jadvallar yordamida tekshirilishi mumkin bo'lgan to'liq o'lchamlar taqdim etiladi. YH Hydraulic Shlangi shlang kompilyatsiya uchun hech qanday sızıntı yog'i taklif etmaydi, bu esa foydalanish uchun yaxshi va samarali ishlashi mumkin.
√ Tom raqami: YH-R12-30212 (Shlang: SAE 100R12; O'rnatish: Spiral Shlangi uchun Metrik Ayol Yassi Shlangi)
√ Ferrule turi: 00400 (R12, 4SP, 4SH, va hokazo. Kabi to'rtta simli shlyuz uchun simlar)
√ Materiallar: armatura 45 karbonli po'lat bilan ishlab chiqariladi; Ferrules 20 uglerod po'latdir.
√ Temp .: -40 ℃ dan + 100 ℃gacha (Maks .: + 120 ℃)
√ Teslimlenme vaqti: Armatura va Shlangi stoklarda bo'lsa 10 kundan kamroq vaqt
√ etkazib berish portlari: Ningbo porti, Shanxay porti, Guangzhou porti va boshqalar uchun mavjud.
R12 Yuqori bosim Shlangi o'rnatish chizilgan
Texnik ma'lumotlar bazasini o'rnatish
| Hdẖạ | 螺纹 E | Shlangi shlang | 尺 寸 o'lchovlar | ||
| Partiya yo'q. | TIR E | Hamdo'stlikning DN | Haqiqatdan ham DASH | C | S |
| 30212-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 30212-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
| 30112-36-14 | M36X2 | 22 | 14 | 13 | 41 |
| 30112-36-16 | M36X2 | 25 | 16 | 13 | 41 |
| 30212-39-16 | M39X2 | 25 | 16 | 13 | 46 |
| 30212-42-16 | M42X2 | 25 | 16 | 15 | 50 |
| 30212-45-20 | M45X2 | 32 | 20 | 15 | 55 |
| 30212-52-20 | M52X2 | 32 | 20 | 17 | 60 |
| 30212-52-24 | M52X2 | 38 | 24 | 17 | 60 |
| 30212-64-32 | M64X2 | 50 | 32 | 23 | 75 |
YH-R2A-30111 shlang komplektlari SAE 100R2A, metrik qizil ko'p muhrli aloqa moslamalari va tegishli ferrules bilan yaratilgan. Shlang assemblies yuqori zichlikda, uzoq umr va yaxshi yog'li qarshilik bilan sotiladi. Tanlash uchun turli xil shlang komplektlarini taqdim qilamiz. Batafsil ma'lumot bilan biz bilan bog'laning.
√ Partiya raqami: YH-R2A-30111 (Shlang: SAE 100R2A; O'rnatish: Metrik Ayol Ko'p muhr)
√ Ferrule turi: 00210 (ikkita simli shlang uchun); 03310 (bir yoki ikkita simli shlang uchun shlang)
√ YH montaj xususiyatlari: yuqori siqilish, uzoq umr, yaxshi yog'li qarshilik, yaxshi sirt, oqilona sotish bahosi va hk
√ Ish harorati -40 ℃ dan + 100 ℃gacha bo'lishi mumkin
√ Shlangi, yog 'tashuvchi yoki soqol qismlariga barcha turdagi mexanik uskunalarga mos bo'lishi mumkin.
Kauchuk shlang moslashuvchan chizilgan tugagan
Texnik ma'lumotlar bazasini o'rnatish
| Hdẖạ | 螺纹 E | Shlangi shlang | 尺 寸 o'lchovlar | ||
| Partiya yo'q. | TIR E | Hamdo'stlikning DN | Haqiqatdan ham DASH | C | S |
| 30111-14-04 | M14X1.5 | 6 | 4 | 4 | 19 |
| 30111-16-05 | M16X1.5 | 8 | 5 | 4.5 | 22 |
| 30111-18-06 | M18X1.5 | 10 | 6 | 4.5 | 24 |
| 30111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
| 30111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
| 30111-30-12 | M30X1.5 | 20 | 12 | 4.5 | 36 |
| 30111-36-14 | M36X2 | 22 | 14 | 5 | 41 |
| 30111-39-16 | M39X2 | 25 | 16 | 5 | 46 |
| 30111-45-20 | M45X2 | 32 | 20 | 5 | 55 |
| 30111-52-24 | M52X2 | 40 | 24 | 5 | 60 |
YH-R2A-30111 shlang komplektlari SAE 100R2A, metrik qizil ko'p muhrli aloqa moslamalari va tegishli ferrules bilan yaratilgan. Shlang assemblies yuqori zichlikda, uzoq umr va yaxshi yog'li qarshilik bilan sotiladi. Tanlash uchun turli xil shlang komplektlarini taqdim qilamiz. Batafsil ma'lumot bilan biz bilan bog'laning.
√ Partiya raqami: YH-R2A-30111 (Shlang: SAE 100R2A; O'rnatish: Metrik Ayol Ko'p muhr)
√ Ferrule turi: 00210 (ikkita simli shlang uchun); 03310 (bir yoki ikkita simli shlang uchun shlang)
√ YH montaj xususiyatlari: yuqori siqilish, uzoq umr, yaxshi yog'li qarshilik, yaxshi sirt, oqilona sotish bahosi va hk
√ Ish harorati -40 ℃ dan + 100 ℃gacha bo'lishi mumkin
√ Shlangi, yog 'tashuvchi yoki soqol qismlariga barcha turdagi mexanik uskunalarga mos bo'lishi mumkin.
Ikki tel ortiqcha oro bermay shlang majmuasi o'rnatish chizilgan
Texnik ma'lumotlar bazasini o'rnatish
| Hdẖạ | 螺纹 E | Shlangi shlang | 尺 寸 o'lchovlar | |||
| Partiya yo'q. | TIR E | Hamdo'stlikning DN | Haqiqatdan ham DASH | C | S1 | H |
| 26791-04-04 | 7/16 "X20 | 6 | 4 | 8.5 | 17 | 30 |
| 26791-05-04 | 1/2 "X20 | 6 | 4 | 9.5 | 19 | 31.5 |
| 26791-05-05 | 1/2 "X20 | 8 | 5 | 9.5 | 19 | 34.5 |
| 26791-06-04 | 9/16 "X18 | 6 | 4 | 10 | 19 | 31.5 |
| 26791-06-05 | 9/16 "X18 | 8 | 5 | 10 | 19 | 34.3 |
| 26791-06-06 | 9/16 "X18 | 10 | 6 | 10 | 19 | 36 |
| 26791-08-06 | 3/4 "X16 | 10 | 6 | 11 | 24 | 38.4 |
| 26791-08-08 | 3/4 "X16 | 12 | 8 | 11 | 24 | 44.5 |
| 26791-10-06 | 7/8 "X14 | 10 | 6 | 11 | 27 | 39.9 |
| 26791-10-08 | 7/8 "X18 | 12 | 8 | 11 | 27 | 45 |
| 26791-10-10 | 7/8 "X18 | 16 | 10 | 11 | 27 | 50 |
| 26791-12-08 | 1.1 / 16 "X12 | 12 | 8 | 13.5 | 32 | 46 |
| 26791-12-10 | 1.1 / 16 "X12 | 16 | 10 | 13.5 | 32 | 51.5 |
| 26791-12-12 | 1.1 / 16 "X12 | 20 | 12 | 13.5 | 32 | 57.6 |
| 26791-14-12 | 1.3 / 16 "X12 | 20 | 12 | 14.5 | 36 | 58 |
| 26791-16-12 | 1.5 / 16 "X12 | 20 | 12 | 14.5 | 41 | 59.5 |
| 26791-16-14 | 1.5 / 16 "X12 | 22 | 14 | 14.5 | 41 | 62 |
| 26791-16-16 | 1.5 / 16 "X12 | 25 | 16 | 14.5 | 41 | 71.6 |
| 26791-20-16 | 1.5 / 8 "X12 | 25 | 16 | 15.5 | 50 | 73 |
| 26791-20-20 | 1.5 / 8 "X12 | 32 | 20 | 15.5 | 50 | 82 |
| 26791-24-20 | 1.7 / 8 "X12 | 32 | 20 | 18.5 | 55 | 82 |
| 26791-24-24 | 1.7 / 8 "X12 | 40 | 24 | 18.5 | 55 | 93.4 |
| 26791-32-32 | 2.1 / 2 "X12 | 50 | 32 | 24.5 | 75 | 118.9 |
YH-4SH-87312 turlari DIN EN856 4SH shlang, SAE Flange 3000PSI armatura va to'rtta temir telli shlang uchun ishlatiladigan ferrules bilan yaratilgan. YH-4SH-87312 komplektlarining to'liq o'lchamlari YH Shlangi qismida joylashgan. Biz nafaqat sifatli mahsulotlar bilan ta'minlaymiz, balki tezkor yetkazib berish xizmati bilan ham ta'minlaymiz.
√ Partiya raqami: YH-4SH-87312 (Shlang: DIN EN856 4SH; O'rnatish: SAE Flanş 3000PSI Spiral Shlang uchun)
√ Ferrule turi: 00400 temir (to'rtta simli po'latdan yasalgan shlang uchun)
√ Ilova: neft yoki suv asosidagi gidravlik suyuqliklardan foydalanib, mobil, mashina va qishloq xo'jaligini qo'llashni o'z ichiga olgan yuqori bosimli gidravlik dastur.
√ muvofiq harorat: -40 ℃ dan + 100 ℃ (Maks: + 120 ℃)
√ Yetkazib berish muddati: bir buyurtma uchun 10 kundan kam
Yuqori bosim Shlangi assemblies Fitting Drawing
Texnik ma'lumotlar bazasini o'rnatish
| Hdẖạ | Fǎlánà pròd | Shlangi shlang | 尺 寸 o'lchovlar | |||
| Partiya yo'q. | FLANGE SIZE | Hamdo'stlikning DN | Haqiqatdan ham DASH | C | D | L |
| 87312-08-08 | 1/2" | 12 | 8 | 30.2 | 23.9 | 7 |
| 87312-12-12 | 3/4" | 20 | 12 | 38.1 | 31.7 | 7 |
| 87312-16-16 | 1" | 25 | 16 | 44.4 | 38 | 8.2 |
| 87312-20-20 | 1.1/4" | 32 | 20 | 50.8 | 43.2 | 8.2 |
| 87312-24-24 | 1.1/2" | 40 | 24 | 60.3 | 50.3 | 8.2 |
| 87312-32-32 | 2" | 50 | 32 | 71.4 | 62.2 | 9.8 |
YH-2SN-20491 turdagi kompressorlar 2SN shlangi, 20491 ta armatura va tegishli ferrules bilan yaratilgan. Shlang komponentlari YH Shlangi ishlab chiqaradigan asosiy mahsulotlardir. YH, noyob dastur va texnologiya ta'lim ehtiyojlarini qo'llab-quvvatlash uchun, shlang yig'ish uskunalari va mukammal ta'lim dasturlari bilan simli turli taqdim etadi.
√ Partiya raqami: YH-2SN-20491 (Shlang: DIN853 2SN; O'rnatish: 90 ° Metrik Ayollar 24 ° Konusning O-ringli DIN3853 Crimped Type bilan konusning)
√ Ferrule turi: 00210 (ikkita simli shlang uchun Ferrules); 03310 (bitta yoki ikkita simli shlang uchun simlar)
√ Sampling: 50cm dan kam bo'lgan sifatni tekshirish uchun bepul.
√ Teslimlenme vaqti: Shlangi va armatura stokda bo'lsa, 10 kundan kamroq vaqt.
√ etkazib berish porti: Ningbo
√ Valyuta: AQSh dollari, RMB, Evro, va boshqalar.
Bir parcha shlangni solish chizish
Texnik ma'lumotlar bazasini o'rnatish
| Hdẖạ | 螺纹 E | Shlangi shlang | Yo'l xaritasi | 尺 寸 o'lchovlar | |||
| Partiya yo'q. | TIR E | Hamdo'stlikning DN | Haqiqatdan ham DASH | TUBE.OD | C | S | H |
| 20491-12-04 | M12X1.5 | 6 | 4 | 6 | 2 | 17 | 44.3 |
| 20491-14-05 | M14X1.5 | 8 | 5 | 8 | 3.5 | 19 | 49.3 |
| 20491-12-06 | M12X1.5 | 10 | 6 | 6 | 2 | 17 | 48.3 |
| 20491-14-06 | M14X1.5 | 10 | 6 | 8 | 3.5 | 19 | 52.3 |
| 20491-16-06 | M16X1.5 | 10 | 6 | 10 | 3.5 | 22 | 52.4 |
| 20491-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 | 60 |
| 20491-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 | 67 |
| 20491-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 | 77.5 |
| 20491-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 | 78.5 |
YH-R1AT-20241 Shlangi yig'ish turlari SAE 100R1AT shlanglari, metrik qizil yassi o'rindiqlar va ikkita simli shlanglar uchun temirjutlar bilan tashkil etilgan. Shlangi assortimentini 04 dan 32 gacha taklif qilamiz. Narxlar hortum turlari va uzunligi, moslashuvchan tiplari, po'lat turlari va yig'ish miqdori bilan yaratilgan. Lekin mijozlar bilan uzoq muddatli biznesni tashkil etish uchun sifatli mahsulotlarni taklif qilishni talab qilamiz.
√ Partiya raqami: YH-R1AT-20241 (Shlang: SAE 100R1AT; O'rnatish: 45 ° razmli kattalikdagi koeffitsient)
√ Ferrule turi: 00210 (ikkita simli shlang uchun); 00110 (bitta simli shlang uchun simlar)
√ Namunalar: 30cm dan kam bo'lgan 1pcs dan kam bo'lgan sifatni tekshirish uchun bepul
√ komponentlar: bitta bo'lak Shlangi shlang, ikkita sim va ikkita armatura
√ Turlarning turlari: shlang yig'ish turlari mijozlarning talablari bo'yicha ishlab chiqilgan.

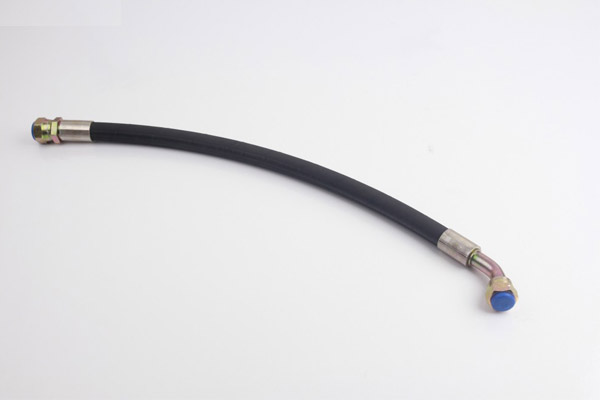

R1AT Shlangi shlang yig'ish vositasi
Texnik ma'lumotlar bazasini o'rnatish
| Hdẖạ | 螺纹 E | Shlangi shlang | 尺 寸 o'lchovlar | |||
| Partiya yo'q. | TIR E | Hamdo'stlikning DN | Haqiqatdan ham DASH | C | H | S |
| 20241-14-04 | M14X1.5 | 6 | 4 | 9 | 18.8 | 19 |
| 20241-16-05 | M16X1.5 | 8 | 5 | 9.5 | 20.2 | 22 |
| 20241-18-06 | M18X1.5 | 10 | 6 | 9.5 | 21.8 | 24 |
| 20241-22-08 | M22X1.5 | 12 | 8 | 9.5 | 24 | 27 |
| 20241-27-10 | M27X1.5 | 16 | 10 | 10.5 | 26.5 | 32 |
| 20241-30-12 | M30X1.5 | 20 | 12 | 12.5 | 30 | 36 |
| 20241-39-16 | M39X2 | 25 | 16 | 13.5 | 31 | 46 |
| 20241-45-20 | M45X2 | 32 | 20 | 15.5 | 36.5 | 55 |
YH-4SP-22611D shlang kompozitsiyalari 4SP shlangi, BSP ayol juftlikdan olti burchakli fitting va to'rt simli shlyuzdan tashkil topgan. YH Shlangi, yuqori hassasiyette va yaxshi ko'rinish uchun oldinga kıvırma mashinalari foydalaning. Har bir assemble yetkazib berishda to'qnashuvdan himoya qilish uchun bir xil uzunlikdagi plastik kino bilan to'ldirilgan.
√ Tom raqami: YH-4SP-22611D (Shlang: DIN EN856 4SP; O'rnatish: BSP Ayollari 60 ° Ikkita Ikkilamchakli)
√ Ferrule turi: montajda to'rtta simli shlangli Shlangi uchun maxsus bo'lgan 00400 ferrules ishlatiladi.
√ Qishloq xo'jaligi, ishlab chiqarish, transport, kon, qurilish, avtomobil jihozlari va boshqalar.
√ Tovar turlari: Biz shlang turlari, moslik turlari, uzunligi va h.k.
√ Avzalliklar: oqilona narxlar, yuqori sifat, yaxshi aniqlik
Past bosim Shlangi assemblerinin o'rnatish chizilgan
Texnik ma'lumotlar bazasini o'rnatish
| Hdẖạ | 螺纹 E | Shlangi shlang | 尺 寸 o'lchovlar | |||
| Partiya yo'q. | TIR E | Hamdo'stlikning DN | Haqiqatdan ham DASH | C | S1 | S2 |
| 22611D-04-04 | G1 / 4 "X19 | 6 | 4 | 5.5 | 19 | 19 |
| 22611D-06-06 | G3 / 8 "X19 | 10 | 6 | 6.5 | 22 | 22 |
| 22611D-08-08 | G1 / 2 "X14 | 12 | 8 | 8 | 27 | 27 |
| 22611D-12-12 | G3 / 4 "X14 | 20 | 12 | 11.5 | 32 | 32 |
| 22611D-16-16 | G1 "X11 | 25 | 16 | 11.5 | 41 | 41 |
| 22611D-20-20 | G1 1/4 "X11 | 32 | 20 | 12 | 50 | 50 |
| 22611D-24-24 | G1 1/2 "X11 | 40 | 24 | 13 | 55 | 55 |
| 22611D-32-32 | G2 "X11 | 50 | 32 | 16 | 70 | 70 |
YH-R2AT-30511 shlang komponentlari R2AT Shlangi Shlangi, og'ir turdagi metrikli ayol qismlari va tegishli ferrules bilan yaratilgan. Odatda ikkita simli shlangli Shlangi uchun ferrules tanlaymiz. Biroq, R1AT va R2AT shlangi uchun ferrules YH-R2AT-30511 shlangni yig'ish uchun ishlatilishi mumkin. YH Shlangi shlang komponentlarini qo'llashda hech qanday oqish yo'q.
√ Partiya raqami: YH-R2AT-30511 (Shlang: SAE 100R2AT; Fittinglar: Metrik ayollar 24 ° Konusning O-ringli DIN3853 Qoida bo'lmagan turi)
√ Ferrule tiplari: 00210 (ikkita simli shlang uchun); 03310 (R1AT shlang va R2AT shlang uchun ferrules)
√ O'rnatish turlari: mijozlarimizning talablariga shlang moslamalarini yaratishimiz mumkin.
√ Yetkazib berish muddati: 15 kundan kamroq stok mahsulotlari uchun (Shlangi va armatura stokda)
√ Namunalar: sifatni tekshirish uchun 0.2cm dan kam bo'lgan bitta buyumlar bepul.
Shlangi o'rnatish assortimenti
Texnik ma'lumotlar bazasini o'rnatish
| Hdẖạ | 螺纹 E | Shlangi shlang | Yo'l xaritasi | 尺 寸 o'lchovlar | ||
| Partiya yo'q. | TIR E | Hamdo'stlikning DN | Haqiqatdan ham DASH | TUBE.OD | C | S |
| 30511-14-04 | M14x1.5 | 6 | 4 | 6 | 2 | 17 |
| 30511-16-04 | M16x1.5 | 6 | 4 | 8 | 2 | 19 |
| 30511-18-04 | M18x1.5 | 6 | 4 | 10 | 2 | 22 |
| 30511-18-05 | M18x1.5 | 8 | 5 | 10 | 2 | 22 |
| 30511-20-05 | M20x1.5 | 8 | 5 | 12 | 3 | 24 |
| 30511-20-06 | M20X1.5 | 10 | 6 | 12 | 3 | 24 |
| 30511-22-06 | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
| 30511-24-08 | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
| 30511-30-10 | M30X2 | 16 | 10 | 20 | 3.4 | 36 |
| 30511-30-12 | M30X2 | 20 | 12 | 20 | 3.5 | 36 |
| 30511-36-12 | M36X2 | 20 | 12 | 25 | 3 | 41 |
| 30511-36-14 | M362 | 22 | 14 | 25 | 3 | 41 |
| 30511-36-16 | M36X2 | 25 | 16 | 25 | 3 | 41 |
| 30511-42-16 | M42X2 | 25 | 16 | 30 | 5 | 50 |
| 30511-52-20 | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
| 30511-52-24 | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
